工業級精密過濾器

型號：JTGSF

品牌：JHENTEN

大流量的工業級過濾器
JTGSF工業級精密過濾器是專門為工業過濾領域所設計的精密過濾器，可廣泛應用于各類化工料液中，滿足不同大小的流量要求

詳情描述

采用側進下出的流體方式，確保在更換濾芯過程中，料液不會溢出，造成污染；過濾器可做三段式結構，筒體上下開口，花盤可拆卸，實現過濾器全可拆卸，特別適用于個別對清洗要求嚴格的操作環節 JTGSF多芯工業級液體過濾器采用多道拋光處理，保證物料接觸面粗糙度Ra≤0.4um，符合GMP/FDA認證要求，全鏡面拋光，完全可以應用在高精度料液過濾

226型/222型濾芯

產品特色
筒體可做成上下開口的形式，即方便更換濾芯，又能實現側底清洗
過濾器花盤可做成拆卸式，實現側底清洗
配有雙排液口形式，分別在筒體的花盤上部和過濾器的底部，排液方便、側底
側進底出的設計確保液體介質可被完全排放，同時采用了正切位出口供選擇，使得排污徹底，工人操作方便
15芯以上過濾器殼體可采用轉臂+環首螺栓設計或快開設計，操作方便，經濟實用

典型的應用
水處理：各種水質的過濾
食品飲料業：酒類、礦泉水、飲用水的過濾
化學工業：各種有機溶劑、酸、堿液的過濾

表面處理

處理類型	機械拋光、電解拋光
拋光精度	內壁0.3μm，外壁0.4μm

操作條件

最大操作壓力	0.6MPa、1.0MPa
最大操作溫度	150℃

材料

過濾器殼體	304、316L
排氣、液閥	304、316L
吊環螺栓	304
支腳	304
密封圈、墊片	EPDM、PTFE、Viton、Sililone

連接

殼體連接	法蘭（吊環螺栓）
進出口N1、N2	快裝
壓力表N3(選配)	1.5”快裝
排氣閥N4(選配)	1/2”快裝（12芯以下） 1.5”快裝（15芯以上）
排氣閥N4(選配)	1/2”快裝（12芯以下） 1.5”快裝（15芯以上）
排液閥N5(選配)	1”快裝
濾芯接頭形式	222型、226型、DOE型

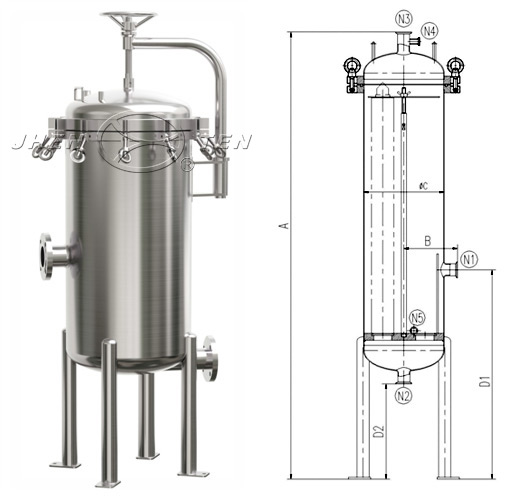

產品結構

DOE型濾芯

尺寸參數	3芯（4芯）			5芯（6芯）
	20”	30”	40”	20”	30”	40”
A：總高（不含壓力表）	1123	1373	1623	1145	1395	1645
B：進口中心距	142			165
C：直徑	Φ204			Φ250
D1：進口N1離地高度	540			660
D2：出口N2離地高度	300			300
進出口N1、N2尺寸	1.5”/2”			1.5”/2”/2.5”

7芯			8芯
20”	30”	40”	20”	30”	40”
1145	1395	1645	1170	1420	1670
176.5			190
Φ273			Φ300
660			660
300			300
1.5”/2”/2.5”			1.5”/2”/2.5”/3”

9芯（10芯）			12芯（11芯）
30”	40”	20”	30”	40”
1420	1670	1170	1420	1670
202.5			215
Φ325			Φ350
660			660
300			300
1.5”/2”/2.5”/3”			1.5”/2”/2.5”/3”

上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。

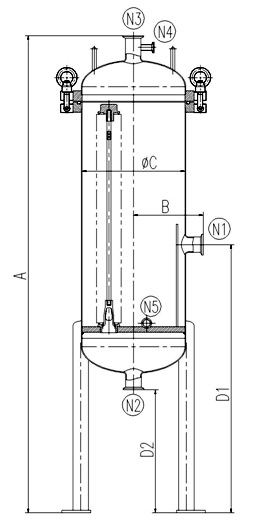

產品結構

尺寸參數	3芯（4芯/5芯）			6芯
	20”	30”	40”	20”	30”	40”
A：總高（不含壓力表）	1123	1373	1623	1123	1373	1623
B：進口中心距	142			149.5
C：直徑	Φ204			Φ219
D1：進口N1離地高度	530
D2：出口N2離地高度	300			300
進出口N1、N2尺寸	1.5”/2”			1.5”/2”/2.5”

7芯（8芯）			9芯
20”	30”	40”	20”	30”	40”
1163	1413	1663	1170	1420	1670
165			176.5
Φ250			Φ273
650
300			300
1.5”/2”/2.5”			1.5”/2”/2.5”/3”

10芯（11芯/12芯）
20”	30”	40”
1170	1420	1670
190
Φ300
650
300
1.5”/2”/2.5”/3”

上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。

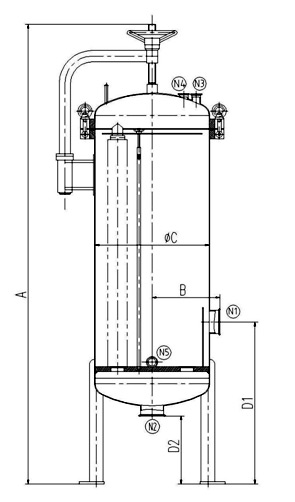

產品結構

尺寸參數	15芯（18芯）	21芯	24芯（27/30芯）
尺寸參數	40”	40”	40”
A：總高（不含壓力表）	1947	1959	2026
B：進口中心距	240	265	290
C：直徑	Φ400	Φ450	Φ500
D1：進口N1離地高度	682	694	714
D2：出口N2離地高度	300
進出口N1、N2尺寸	3”/3.5”/4”

36芯	42芯	48芯（54芯）
40”	40”	40”
2036	2044	2067
315	340	365
Φ550	Φ600	Φ650
729	734	744
300
3”/3.5”/4”

56芯
40”
2162
390
Φ700
808
350
3”/3.5”/4”

上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。

選型表

	［濾芯數量］		［濾芯型號］	［濾芯接頭］	［殼體材料］	［進出口連接］	［密封圈］
JTGSF	12R		20	S	4	K	E
	3R=3芯	21R=21芯	20=20”濾芯	S=226型	4= 304	K=快裝	E=EPDM
	5R=5芯	24R=24芯	30=30”濾芯	T=222型	6= 316L	F=法蘭	P=PTFE
	7R=7芯	36R=36芯	40=40”濾芯	D=DOE型		L=螺紋	V=Viton
	8R=8芯	42R=42芯					S=Sililone
	9R=9芯	48R=48芯
	12R=12芯	56R=56芯
	15R=15芯
