芯式過濾器
搖擺型液體過濾器
型號：JTGYB
品牌：JHENTEN
固液分離過濾器

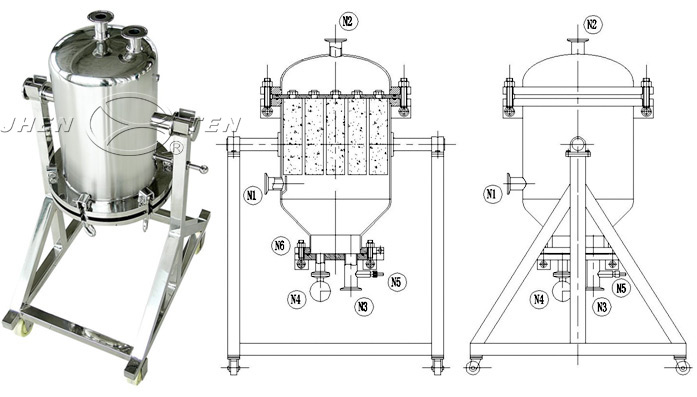

TGYB搖擺型液體過濾器，特別為固體雜質含量較高的料液場合設計。配合金屬鈦濾芯或不銹鋼濾芯，可實現良好的固液分離效果；筒身可180°翻轉，可將濾芯外部的固體雜質顆粒側底排盡
筒體全部采用優質304或316L不銹鋼材料制造，筒體采用法蘭連接方式，主要用于工業領域脫碳過濾及高氧化性溶液的過濾
產品特色
筒身可180°翻轉，可將濾芯外部的固體雜質顆粒側底排盡
花盤可拆卸，實現側底清洗
過濾器殼底部可設置輪子，方便移動
典型的應用
電子工業：電子、微電子、半導體工業用水等過濾
醫藥工業：原料藥、溶劑性藥液、物料的脫碳過濾等過濾
化學工業：有機溶劑、化學試劑、液體原料、催化劑等過濾
食品工業：啤酒、飲料、礦泉水、植物油、醬油、醋等過濾
煉油工業：油田回流水過濾、海水淡化領域反滲透前的保安過濾
表面處理
處理類型 | 機械拋光 |
拋光精度 | 內壁0.4μm，外壁0.6μm |
操作條件
最大操作壓力 | 0.6MPa、1.0MPa |
最大操作溫度 | 150℃ |
材料
過濾器殼體 | 304、316L |
排氣、液閥 | 304、316L |
吊環螺栓 | 304 |
支腳 | 304 |
密封圈、墊片 | EPDM、PTFE、Viton、Sililone |
連接
殼體連接 | 法蘭（吊環螺栓） |
進出口N1、N2 | 快裝、法蘭、螺紋 |
排污閥N3 | 快裝 |
壓力表N4(選配) | 快裝 |
排氣閥N5 | 螺紋 |
排渣閥N6 | 快開法蘭帶鉸葉 |
選型表
［濾芯數量］ | ［濾芯型號］ | ［濾芯接頭］ | ［殼體材料］ | ［進出口連接］ | ［密封圈］ | |
JTGYB | 5R | 20 | D | 4 | K | E |
3R=3芯 | 10=10”濾芯 | D=DOE | 4= 304 | F=法蘭 | E=EPDM | |
5R=5芯 | 20=20”濾芯 | T=222 | 6= 316L | K=快裝 | P=PTFE | |
9R=9芯 | 30=30”濾芯 | S=226 | L=螺紋 | V=Viton | ||
40=40”濾芯 | S=Sililone |
